AZ Zeno 医院位于比利时著名的海滨度假胜地克诺克海斯特市（Knokke-Heist） ，在这个景物宜人的富庶小城里 ，满眼皆是四五层高的红色坡屋顶修建 ，纪录着克诺克海斯特市从中世纪以来的悠久历史。

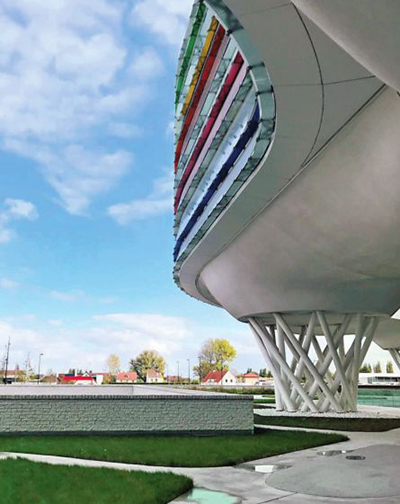

AZ Zeno 医院外立面彩色条形纹理 ( 本文作者拍摄 )

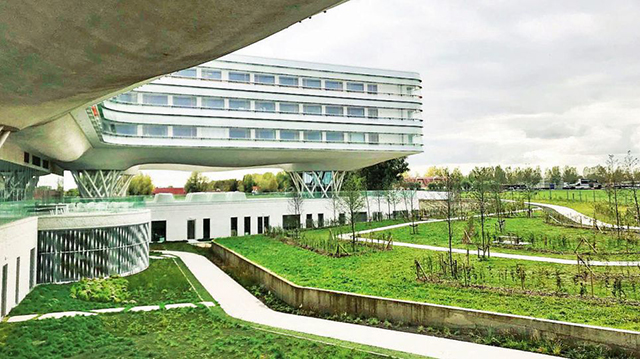

AZ Zeno 医院舒展的修建体块与地面蹊径景观自由的曲线徘徊在占地达 20 万平方米的绿地上 ，在一众小体量修建群中十分突出。

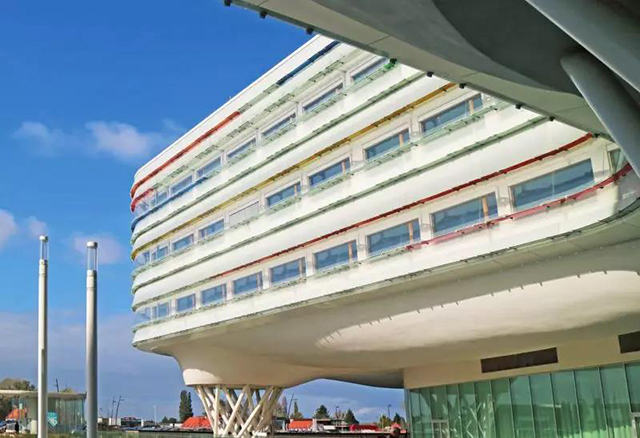

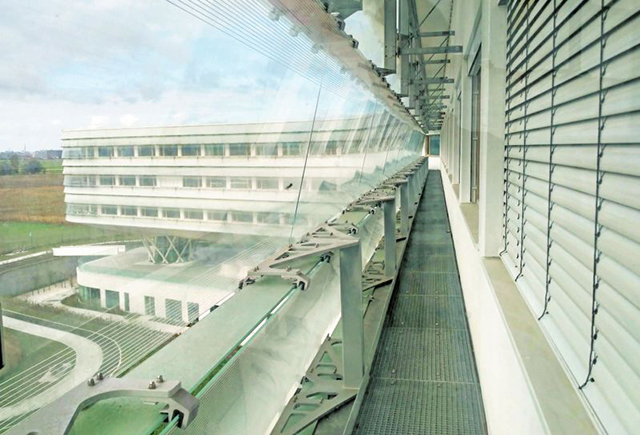

AZ Zeno 医院外幕墙 ( 本文作者拍摄 )
一、修建形体“飘浮”的修建
比利时 AZ Zeno 医院摘得被誉为“修建界奥斯卡”的天下修建节医疗修建大奖。
欧洲医院的修建形态从中世纪的广厅式到 15 世纪的多单位式以及 20 世纪最先大宗泛起的高层式 ，随着社会需求和手艺刷新履历了漫长的演进。而欧洲今世修建艺术的推陈出新似乎让医院修建设计师们厌倦了古板的模式 ，最先在其修建形态上举行新的探索。
在本钱富足、手艺成熟、民众艺术素养提升等因素的助力下 ，Buro II & Archi+I（简称 B2Ai）公司的设计团队创立出了这座颇具艺术鉴赏性的医院修建。该修建于 2018 年 12 月摘得被誉为“
修建界奥斯卡”的天下修建节（World Architecture Festival ，简称WAF）医疗修建大奖。

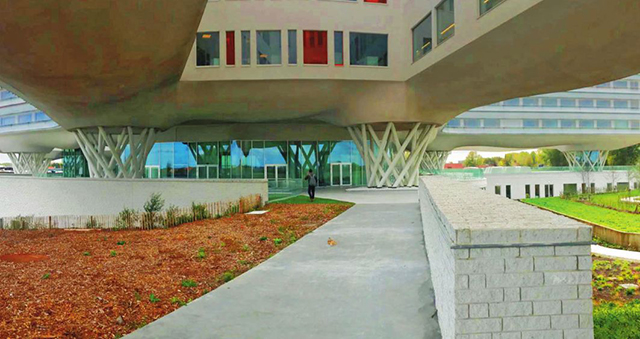

首层空间 ( 本文作者拍摄 )
AZ Zeno 医院项目通过现有的结构手艺和 BIM 设计方法 ，使整个修建“脱离”地表 ，“漂浮”在空中。
“漂浮” ，这是 AZ Zeno 医院修建形态的最大特色。凭证设计团队的诠释 ，这一设计灵感来自于比利时著名画家雷内马格里特（Rene Magritte ，1898-1967）的超现实主义绘画。
其绘画气概基本坚持了被称之为魔幻现实主义的超现实主义气概 ，部分作品以大海和天空为题材 ，画面中的物体泛起出失重和漂浮的状态。设计团队将这一看法运用到设计中 ，与将修建融入阳光和空气的理念不约而同。
AZ Zeno 医院的整个修建被纤细的钢结构柱子架起来 ，底层通透坦荡 ，修建体块舒展 ，犹如一片云朵飘浮在空气中 ，每个面都沐浴在阳光里。

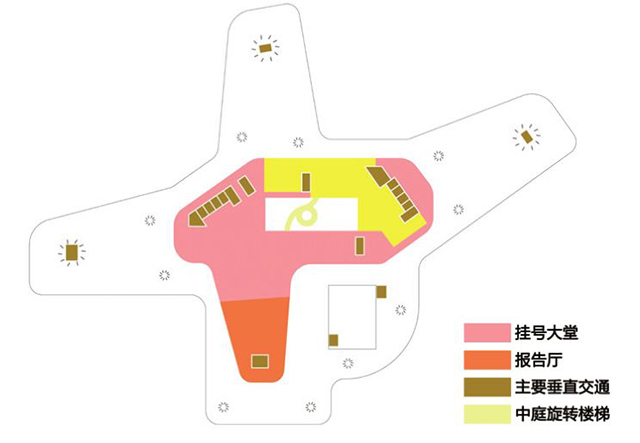

首层平面图（图片泉源 : AAPROG-BOEKCX-BURO II & ARCHI+I）

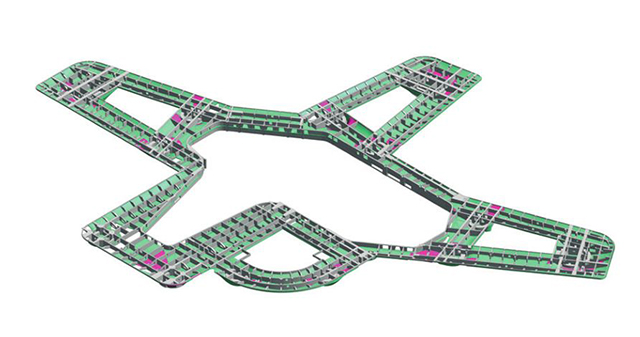

二层底板结构模子（图片泉源 ：AAPROG-BOEKCX-BURO II & ARCHI+I）
修建的首层除安排了咨询及手续治理大厅和餐厅等基本设施外 ，其余均为倾轧状态 ，上部修建以 13 个钢柱筒架起 ，其中每个照顾护士单位环仅由三个钢柱筒支持 ，钢柱筒间距约30 ～ 40 米 ，且每个支持筒仅由 18 或 20 根小钢柱斜织形成。

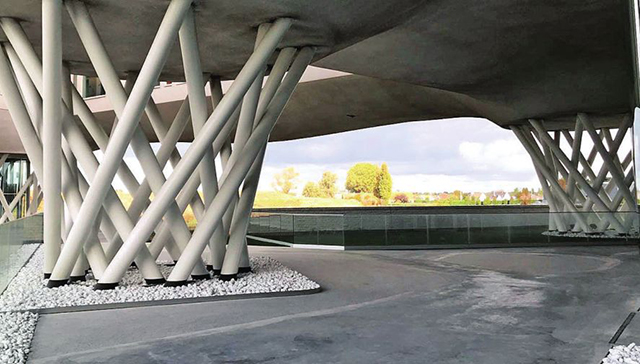

首层结构钢柱筒 ( 本文作者拍摄 )
被架起的上部体块的底板应结构要求 ，形成兴起的曲面 ，与支持脚处的钢柱筒以流通的曲线顺接 ，这样的曲面形式一方面与修建结构取得了精妙的融合 ，另一方面也可将上部标准层的装备管线转换巧妙地藏纳其中。这个兴起的曲面犹如云朵的腹部 ，与平整的地面形成比照 ，更突出了修建形体的轻盈生动。

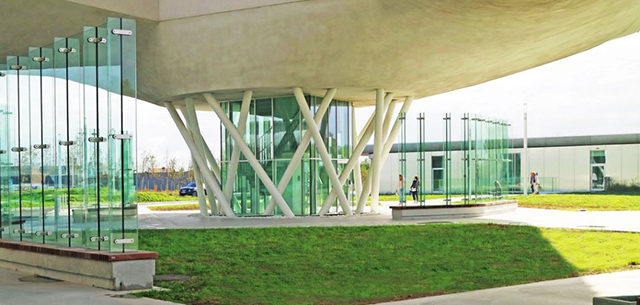

层结构钢柱筒(本文作者拍摄)
该项目的修建设计公司 Buro II & Archi+I（简称 B2Ai）还曾在中国白云国际聚会中心的国际招标竞赛中一举夺魁并完成了项目的起源设计。
从两个修建作品中可以窥见 ，设计团队偏幸将较大的体量举行“漂浮”处置惩罚 ，以减轻其粗笨感 ，如白云国际聚会中心的计划 ，以玻璃的虚体托起极重的红砂岩实体 ，五个长条形的体块融入云山珠水的大配景中 ，犹如山涧溪流 ，灵动自然。在完成对修建形体的切割后 ，修建表皮以简约的纹理陪衬出体块的雕塑感。
二、功效结构“飘浮”的修建
医院修建在总体结构上关于病房的采光和朝向要求比已往越发无邪。
AZ Zeno 医院的功效结构不囿于古板的“
门诊 - 医技 - 住院”的形式 ，整体造型舒展自由。随着日间诊疗的快速生长 ，病人在医院的住院时间趋短。欧洲医院修建在总体结构上关于病房的采光和朝向要求比已往越发无邪。
本项目凭证地块条件 ，修建主入口设在相近主干道的东侧 ，将拥有辽阔视野及绿色景观资源的西侧留给住院单位。同时 ，为了最大化地使用这片景观资源 ，修建师将修建做成四个短边相连的环状 ，加大修建的形系统数 ，增添修建外圈周长 ，使修建获得更多的自然采光透风面。
以门诊环毗连照顾护士单位环的做法在欧洲新建医院中是一种常用的结构方法 ，AZ Zeno医院通过环状结构将各功效串起来 ，单位门诊功效安排在中心环 ，三个梯形环状的照顾护士单位以短边与中心环毗连 ，门诊医护通道与各照顾护士单位联系便捷。
护士站设于环状短边 ，护士站既可以在照顾护士单位入口起到看护治理的作用 ，又便于与门诊的医生相同联系。这样高效便捷的结构更切合欧洲现有医院节约和控制人力本钱的原则。
值得注重的是 ，
在欧洲医院的照顾护士单位中 ，医务和病房面积占比要比中国医院小。欧洲医院照顾护士单位通常的设置是护士站、配药室、医生办公室、厨房及配套的污洗清洁间等。
医护空间的镌汰意味着病房可以享受更多的采光面 ，AZ Zeno 医院的住院病人还可以享受有通高落地玻璃的环形走廊 ，其间安排的彩色玻璃遮掩着天井内立面 ，为走廊增添了意见意义。

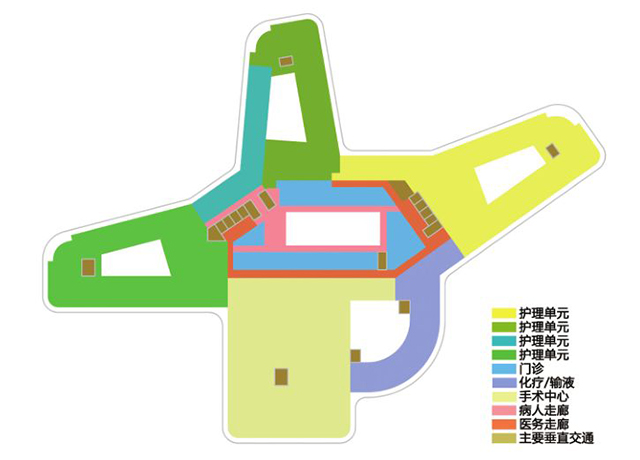

2 层平面图 （图片泉源 ：AAPROG-BOEKCX-BURO II & ARCHI+I）
门诊设于中心环 ，门诊患者运动于中心环的内圈 ，医护走廊在中心环的外圈。门诊双通道的平面结构形成清晰的医患分流流线 ，修建师接纳玻璃隔墙解决了双通道造成诊室黑房间的问题。中心环内设有一个足够大的天井 ，与四层高的修建形成一个很是宜人的高宽比。
朝向天井的外墙上接纳了大面积的整体落地玻璃 ，同时 ，门诊面向患者通道的隔墙同样接纳通高的落地玻璃 ，并衬以运动百叶 ，便于医生无邪调理隔墙的透光率 ，�；せ颊咭�。

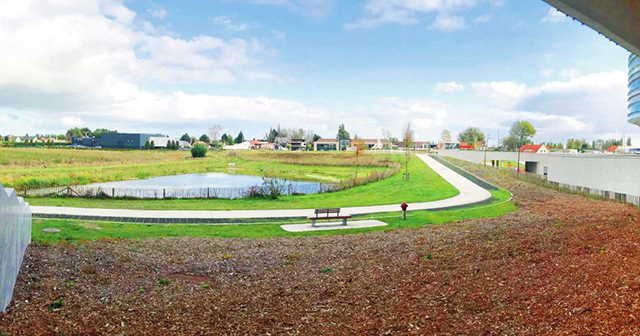

一层报告厅室外空间(本文作者拍摄）
除了“漂浮”的上部 ，修建融入自然的理念在医院的地下室设计中也有充分体现。地下一层除了安排通例的急诊抢救和影像诊断科室外 ，还安排了受到特殊重视的康复中心以及报告厅。西欧医院的康复中心普遍在整体结构中占有最佳的景观位置 ，这与其医院现行医疗理念中勉励患者尽快下床运动的理念相呼应。
设计团队沿着康复中心和报告厅外做了一片一连低缓的草坡 ，将地下室无邪地酿成了地上空间 ，草坡与折线形的蹊径团结 ，形成磷泣为立体的景观。
古板的医院修建常将面向患者的营业用房分为门诊 / 医技 / 住院三大类 ，随着医学手艺的生长 ，医学门类划分越来越细 ，治疗手段日趋精准 ，因此 ，医疗修建需要提供更多的具有针对性和适用性的空间。
这就对设计职员提出了新的疑问 ，医院中所有面向患者的用房中 ，是否所有的空间都仍机械地归类到古板的门诊、医技、住院这三类呢 ？医学手艺的前进对医院修建引起最大的转变当属医技部分 ，医院修建中内容最重大、形式最多样的也是医技部分。
差别的治疗和检查手段对修建空间有着差别的要求 ，耗时较短的治疗（输液、雾化、透析、化疗等） ，其修建平面受到医疗工艺的约束相对较少 ，而对情形的恬静度、自然采光等有更大的诉求。
而手术中心、供应中心、磨练科实验室等 ，由于有严酷的医疗工艺流程要求 ，往往需要朴直的大空间来举行结构 ，若是机械地把差别空间需求的功效科室上下层叠加 ，手术室严酷的医疗工艺要求和顶层安排清洁机组的古板做法必将把这些看上去不敷主要的小科室压在只能设置许多黑房间的概略块中。
AZ Zeno 医院的设计团队洞察到了这一转变 ，于是将这些空间从医技盒子中抽离出来 ，自力形成一个小环 ，为每个房间和期待区都思量了可以自然采光透风的呼吸面。

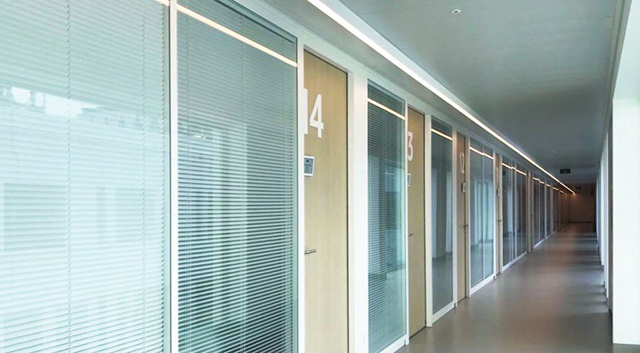

门诊外墙与内走廊(本文作者拍摄)
AZ Zeno 医院从设计到建成历时10 年 ，将修建形态与功效结构有机团结 ，又将修建结构与机电装备巧妙融入其中 ，园林景观设计与室内设计等方面也围绕着修建形体的主题而睁开。
为陪衬出形体的漂浮特征 ，修建倾轧层以平整的硬地和草地为主 ，基于地块西侧有大片的绿地 ，修建底部的绿化镌汰了安排乔木与灌木 ，以强调底层通透坦荡的视野。
值得一提的是 ，为了确保室内走廊天花的整体性 ，设计团队使用了超长的条形灯 ，意会整个走廊 ，使灯具自己成为了一个极简的装饰物。
泉源：《医养情形设计》杂志 ，2019年第05期
原文作者：张庆宁 周巧（广州市都会妄想勘探设计研究院）
原文编辑：干颖滢
